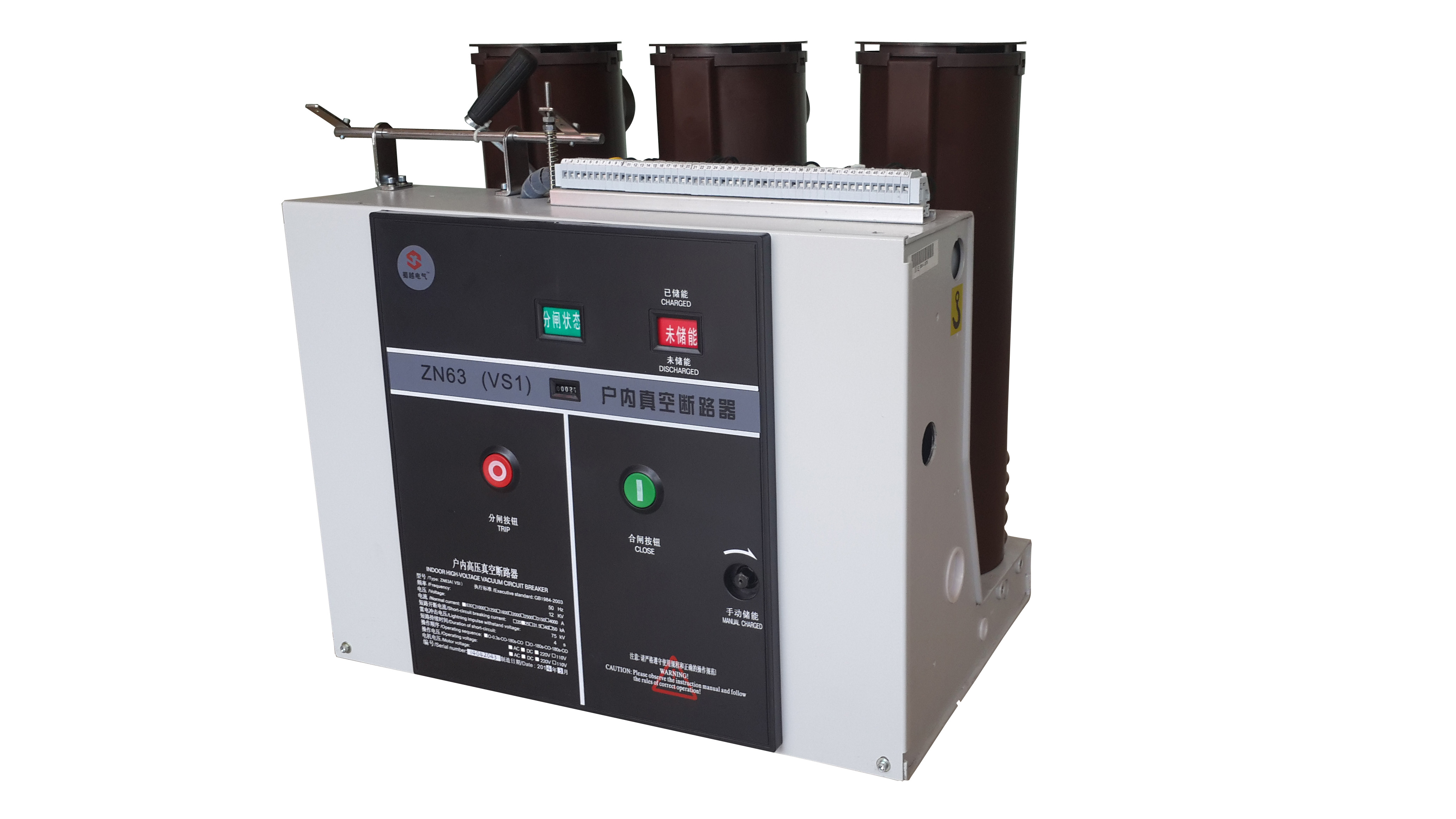

ZN63A(VS1)-12/1250A-31.5固定式戶內真空斷路器
一、產品介紹：
ZN63A(VS1)-12/1250A-31.5固定式戶內真空斷路器本用于交流50Hz，額定電壓12kV 的三相交流電力系統，采用永磁操作機構，具有開斷、關合負荷電流、過載及短路電流的功能。適用于投切各種不同性質的負荷及頻繁操作的場所，可供工礦、企業、發電廠及變電站電氣設施的保護及控制之用。 ZN63A(VS1)-12斷路器既可以是固定式安裝，也可以是抽出式安裝。
二、ZN63A(VS1)-12/1250A-31.5固定式戶內真空斷路器結構特點
1、斷路器的滅弧室與操動機構部分采用前后配置方式，通過傳動機構連接為一個整體，以保證斷路器的總體配合性能。
2、采用中封式陶瓷真空滅弧室，銅鉻觸頭材料及縱磁場觸頭結構為當今世界公認的**進的熄弧方式。
銷售熱線：400-886-9311 18581858222
028-66607111 18581858999
傳真：028-82840299
Email：scshuyue@hotmail.com
網址： m.7107100.com
營業展廳地址：成都市萬貫五金機電城C區9棟30-31號
一、ZN63A(VS1)-12固定式戶內真空斷路器產品型號表：
| ZN63A(VS1)-12/630-20固定式 | 配800MM柜相間210MM斷口275MM |
| ZN63A(VS1)-12/630-25固定式 | |
| ZN63A(VS1)-12/630-31.5固定式 | |
| ZN63A(VS1)-12/1250-20固定式 | |
| ZN63A(VS1)-12/1250-25固定式 | |
| ZN63A(VS1)-12/1250-31.5固定式 | |
| ZN63A(VS1)-12/1250-40固定式 | |
| ZN63A(VS1)-12/1600-31.5固定式 | |
| ZN63A(VS1)-12/1600-40固定式 | |
| ZN63A(VS1)-12/1600-31.5固定式 | 配1米柜相間275MM斷口275MM |
| ZN63A(VS1)-12/1600-40固定式 | |
| ZN63A(VS1)-12/2000-31.5固定式 | 配1米柜相間275MM斷口310MM |
| ZN63A(VS1)-12/2000-40固定式 | |
| ZN63A(VS1)-12/2500-31.5固定式 | |
| ZN63A(VS1)-12/2500-40固定式 | |
| ZN63A(VS1)-12/3150-40固定式 | |
| ZN63A(VS1)-12/4000-40固定式 |
二、ZN63A(VS1)-12/630-20、25、31.5固定式戶內真空斷路器主要技術參數 ：
| 序號 | 項目 | 單位 | 參數 |
| 1 | 額定電壓 | kV | 12 12 12 12 12 12 |
| 2 | 額定電流 | A | 630 1250 630 1250 630 1250 1600 630 1600 2000 630 2500 3150 2000 2500 3150 4000 5000 |
| 3 | 額定絕緣水平 1min 工頻耐壓 |
| 42 42 42 42 42 42 |
| 4 | 額定雷電沖擊耐壓 | kA | 75 75 75 75 75 75 |
| 5 | 額定短路開斷電流 | kA | 16 20 25 31.5 40 50 |
| 6 | 額定短路關合電流(峰值) | kA | 40 50 63 80 100 130 |
| 7 | 額定（峰值）耐受電流 | kA | 40 50 63 80 100 130 7
|
